Interfaz de seguridad entre puestos de trabajo con máquinas y puestos de trabajo manual

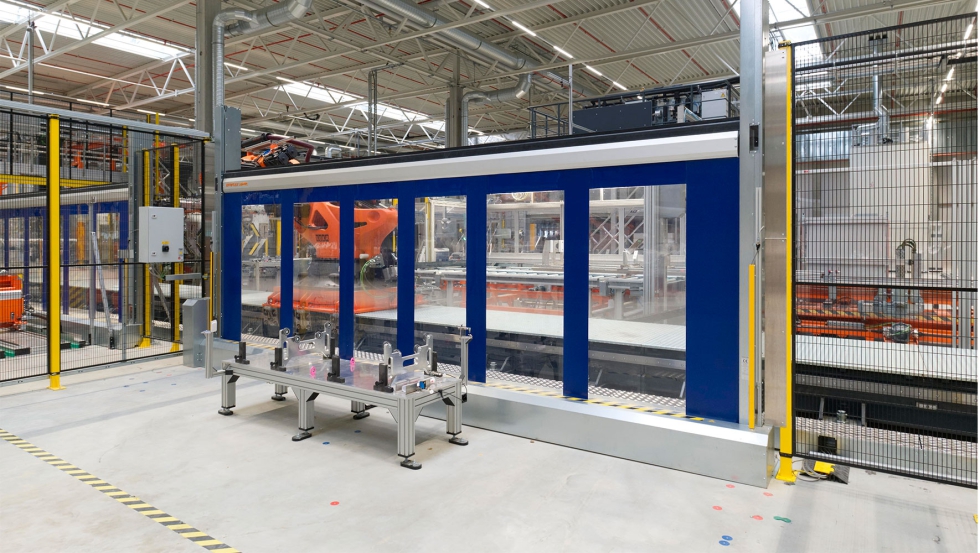

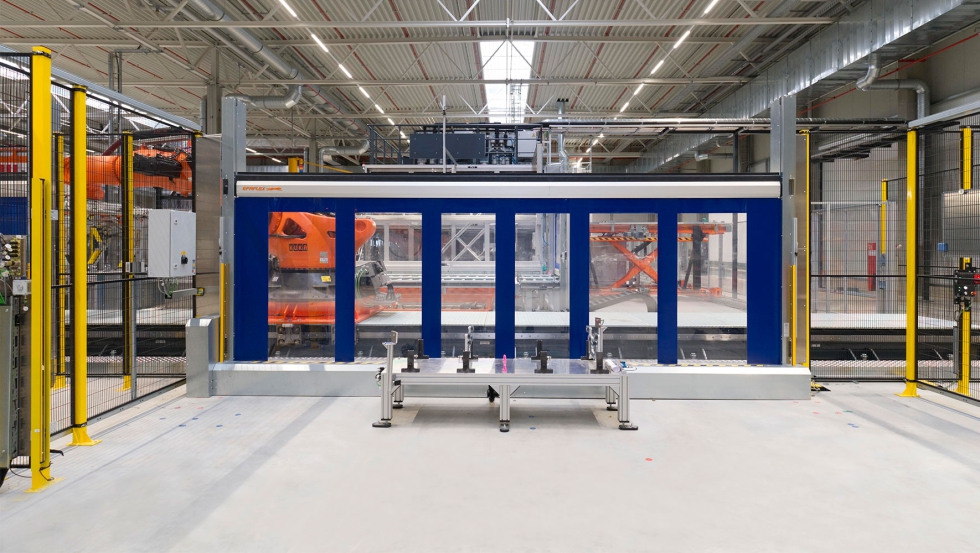

Estas puertas separan los puestos de trabajo manual de las zonas de robots y partes móviles en los tramos de transporte. Y se abren de abajo hacia arriba. Por este motivo, las puertas de protección para máquinas EFA-SRT MS USD (Upside-Down) de Efaflex ofrecen mayor seguridad a los empleados en puestos de trabajo manual que se encuentran directamente frente a partes móviles de máquinas. AuE Kassel diseñó e instaló este tipo de puertas en una nueva nave de producción de Hexagon Purus, donde se fabrican los recipientes a presión de hidrógeno de tipo 4.

“La selección de estas puertas no es difícil de justificar", explica Dennis Sommer, director técnico de proyectos de AuE. El constructor de máquinas Kassel es el responsable de toda la planificación y del montaje de los sistemas en la nueva nave de producción de Hexagon Purus. "Delante de las celdas automáticas hay puestos de trabajo manual, donde los empleados montan válvulas en los recipientes de hidrógeno o instalan y desinstalan adaptadores para la comprobación. Por ello, necesitábamos una barrera de al menos un metro de altura para evitar que alguien entre en el área automatizada. Esta es una exigencia de la normativa para estos puestos de trabajo.” Las puertas de protección para máquinas EFA-SRT MS Upside-Down se abren de abajo hacia arriba. En los puestos de trabajo de Hexagon Purus, las puertas se elevan hasta un metro de altura, lo que impide a los empleados acceder al recorrido de los robots. Cuando los contenedores, que miden hasta cuatro metros de largo, se introducen o extraen del recorrido de los robots, la puerta solo permite el acceso solo durante breve período de tiempo y luego se cierra de nuevo a un metro de altura.

“Las puertas de protección para máquinas están ubicadas en puntos clave de la producción.Representan una interfaz de seguridad importante entre los robots y los puestos de trabajo manual”, describe Dennis Sommer su importancia. “Esto significa que deben coordinarse perfectamente con el ritmo de trabajo de la máquina.”

La EFA-SRT MS USD es la primera puerta de protección para máquinas de Efaflex que se cierra de abajo hacia arriba. Esta puerta de accionamiento rápido Upside-Down, compacta, fiable y de poco mantenimiento, se ha diseñado especialmente para un uso industrial intensivo. En los marcos de la puerta enrollable, se encuentra un potente dispositivo de arrastre que tira la protección de cierre hacia arriba.

Gracias a los apoyos para el suelo integrados en los marcos laterales, la puerta enrollable se soporta por sí sola y se puede atornillar fácilmente al suelo. Los botones de protección en el borde externo de la cortina de la puerta hacen que esta se mantenga en el carril de guía.

Las dimensiones de la puerta se pueden configurar con anchos de entre 600 y 6.000 milímetros y con alturas de entre 1.000 y 4.500 milímetros. La cortina flexible de la puerta puede venir en diferentes diseños y colores.

En conjunción con el sistema de control de la máquina, la puerta garantiza la mayor seguridad para las personas y las máquinas en entornos industriales y comerciales. Un interruptor de posición final segura funciona como bloqueo entre la puerta y el equipo. Para garantizar la protección de los dedos, el eje enrollador y el accionamiento están totalmente revestidos con perfil de chapa.

El fabricante de máquinas de Kassel, AuE, ofrece tecnología para instalaciones de producción modernas, así como para soluciones de procesos logísticos. Integra y optimiza a la perfección la tecnología mecánica, eléctrica y de control para la ingeniería mecánica y de instalaciones, así como los sistemas informáticos y logísticos de nivel superior. Todo ello sin pérdida de tiempo e información a causa de interfaces externas y adaptado siempre a los requisitos de producción del cliente. AuE piensa en términos de procesos y realiza cada instalación con un enfoque integral. Como miembro del grupo internacional Strama Group, AuE está firmemente arraigada en la región y colabora estrechamente con otras empresas medianas locales que están lo más cerca posible de los centros de producción. "Este es otro punto a favor de Efaflex", señala Dennis Sommer. "Tenemos a dos instaladores propios emplazados aquí, que también pueden acudir muy rápidamente cuando los necesitamos".
